KRP系列驅動式液壓扳手專用套筒
型號說明：
驅動式液壓扳手專用套筒是為驅動式液壓扳手配套使用。
型號：3/4″系列、1″系列、1-1/2″系列、2-1/2″系列
服務熱線：400-800-7282
產品特性：
◆ 采用高鉻鉬鋼材料制造
◆ 依照德國規格（DIN standand 3121￡3129）制造
◆ 采用標準熱處理過程，終身保用
◆ 以下為公制套筒尺寸，可定制英制或各種非標套筒
3/4″驅動軸適配套筒

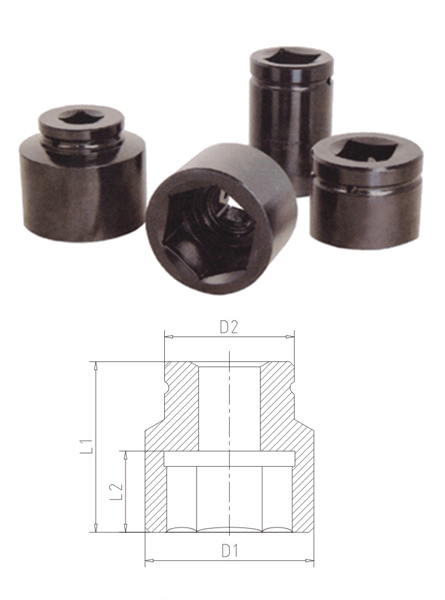

套筒型號 | 螺栓對邊 | D1 | D2 | 標準L1 | 加長L1 | L2 |
A19M16D(S) | 24 | 40 | 40 | 54 | 67 | 32 |
A19M18D(S) | 27 | 42 | 42 | 54 | 73 | 32 |
A19M20D(S) | 30 | 46 | 44 | 54 | 75 | 33 |
A19M22D(S) | 34 | 48 | 44 | 54 | 79 | 32 |
A19M24D(S) | 36 | 53 | 44 | 57 | 83 | 32 |
A19M27D(S) | 41 | 60 | 44 | 58 | 89 | 33 |
A19M30D(S) | 46 | 66 | 44 | 63 | 95 | 38 |
A19M33D(S) | 50 | 71 | 44 | 65 | 100 | 40 |
A19M36D(S) | 55 | 77 | 54 | 70 | 103 | 45 |
1″驅動軸適配套筒
套筒型號 | 螺栓對邊 | D1 | D2 | 單帽L1 | 雙帽L1 | L2 |
A25M20D(S) | 30 | 45 | 45 | 65 | 75 | 35 |
A25M22D(S) | 34 | 47 | 47 | 67 | 79 | 37 |
A25M24D(S) | 36 | 52 | 52 | 69 | 83 | 39 |
A25M27D(S) | 41 | 59 | 52 | 72 | 89 | 42 |
A25M30D(S) | 46 | 65 | 52 | 75 | 95 | 45 |
A25M33D(S) | 50 | 71 | 52 | 77 | 100 | 47 |
A25M36D(S) | 55 | 79 | 52 | 77 | 103 | 47 |
A25M39D(S) | 60 | 84 | 53 | 79 | 108 | 49 |
A25M42D(S) | 65 | 90 | 56 | 83 | 114 | 53 |
A25M45D(S) | 70 | 98 | 61 | 86 | 120 | 56 |
A25M48D(S) | 75 | 104 | 64 | 89 | 126 | 59 |
1-1/2″驅動軸適配套筒
套筒型號 | 螺栓對邊 | D1 | D2 | 標準L1 | 加長L1 | 標準L2 | 加長L2 |
A38M24D(S) | 36 | 63 | 69 | 79 | 101 | 34 | 56 |
A38M27D(S) | 41 | 63 | 69 | 87 | 107 | 42 | 62 |
A38M30D(S) | 46 | 69 | 69 | 90 | 113 | 45 | 68 |
A38M33D(S) | 50 | 76 | 76 | 92 | 118 | 47 | 73 |
A38M36D(S) | 55 | 82 | 82 | 92 | 121 | 47 | 76 |
A38M39D(S) | 60 | 90 | 86 | 94 | 126 | 49 | 81 |
A38M42D(S) | 65 | 99 | 86 | 97 | 132 | 52 | 87 |
A38M45D(S) | 70 | 108 | 86 | 100 | 138 | 55 | 93 |
A38M48D(S) | 75 | 116 | 86 | 103 | 144 | 58 | 99 |
A38M52D(S) | 80 | 123 | 88 | 110 | 155 | 65 | 110 |
A38M56D(S) | 85 | 130 | 90 | 114 | 163 | 69 | 118 |
A38M60D(S) | 90 | 138 | 92 | 114 | 169 | 69 | 124 |
A38M64D(S) | 95 | 145 | 94 | 120 | 177 | 75 | 132 |
A38M68D(S) | 100 | 153 | 96 | 124 | 185 | 79 | 140 |
A38M72D(S) | 105 | 160 | 100 | 126 | 191 | 81 | 146 |
2-1/2″驅動軸適配套筒
套筒型號 | 螺栓對邊 | D1 | D2 | 單帽L1 | 雙帽L1 | 單帽L2 | 雙帽L2 |
A64M48D(S) | 75 | 116 | 116 | 113 | 153 | 58 | 98 |
A64M52D(S) | 80 | 123 | 120 | 120 | 164 | 65 | 109 |
A64M56D(S) | 85 | 130 | 124 | 124 | 172 | 69 | 117 |
A64M60D(S) | 90 | 138 | 128 | 126 | 178 | 71 | 123 |
A64M64D(S) | 95 | 145 | 132 | 130 | 186 | 75 | 131 |
A64M68D(S) | 100 | 153 | 136 | 134 | 194 | 79 | 139 |
A64M72D(S) | 105 | 160 | 140 | 138 | 200 | 83 | 145 |
A64M76D(S) | 110 | 168 | 144 | 142 | 208 | 87 | 153 |
A64M80D(S) | 115 | 175 | 148 | 146 | 216 | 91 | 161 |
A64M85D(S) | 120 | 182 | 150 | 152 | 227 | 97 | 172 |
A64M90D(S) | 130 | 196 | 152 | 156 | 235 | 101 | 180 |
A64M100D(S) | 145 | 212 | 155 | 162 | 243 | 107 | 188 |
A64M110D(S) | 155 | 228 | 158 | 167 | 251 | 112 | 196 |
